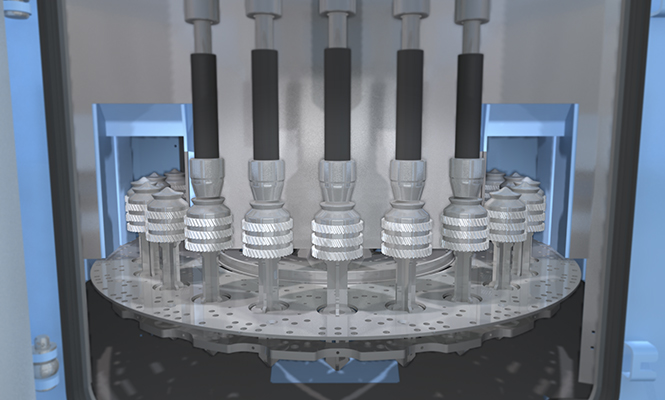

行星转台式抛丸机的主要组件是开关装置,该装置可在抛丸室内按设定的步骤移动工件。该设备的最佳应用是旋转对称工件的处理。维尔贝莱也有应用于电机座和其他非对称工件处理的行星转台式抛丸机。

维尔贝莱特SDT行星转台式抛丸机的一个关键优点是可以在工件上下料的同时处理其他工件。

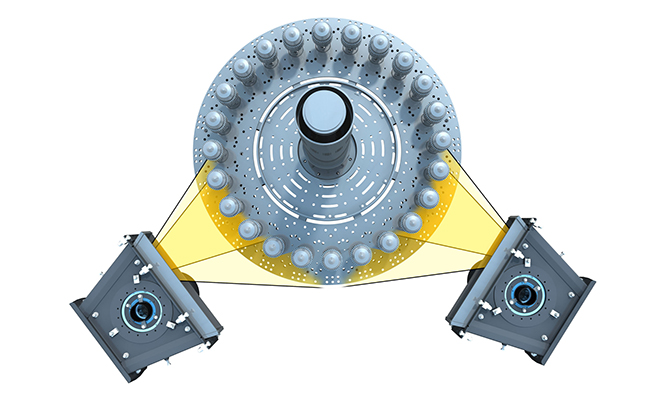

根据工件尺寸、应用和抛丸过程的不同,可设计 3 - 24 个行星转台。

典型工件

• 齿轮和连接部件
• 大齿轮
• 轴类部件
• 电机座

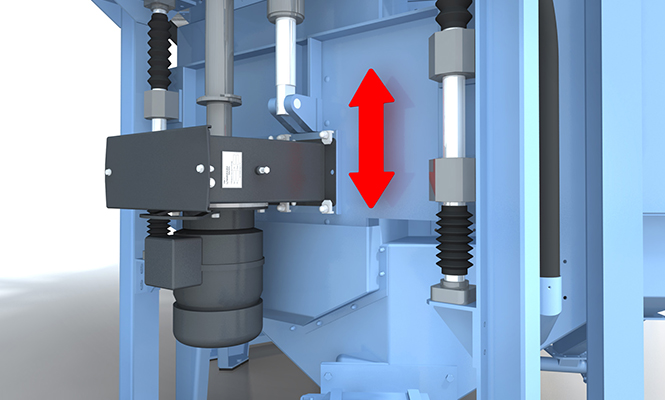

选配：高度可调节抛丸器

此选配装置用于配有水平排列抛丸器的SDT行星转台式抛丸机。抛丸器在抛丸过程中会进行摆动,从而将抛丸区域增大250毫米。

高度可调节抛丸器可提供针对多个堆叠工件的优势,例如齿轮以及齿轮轴的目标区域也可以抛丸。此外,此选配装置提供了非常短的分度时间(没有停机时间)、较高的生产率、在抛丸模式的整个高度上均匀的丸料分布和统一的内部压应力分布。

其他可选配件:

• 摄像机检测控制
• 标记和吹扫装置
• 工件夹具托架
• 故障分析的可视呈现
• Roof Type叶片可将抛丸高度扩展到最多120毫米

抛丸机的工艺可靠性

除此之外,安全组件的表面处理要求严格遵守精确定义的可重复参数。

为了保持恒定的最佳抛丸参数,使工件属性得到最大程度的提高并对抛丸过程进行精确的监控和调节,维尔贝莱特编译了一个可靠工艺软件包(享有专利),该软件在工业4.0的框架中得到了进一步开发,提供了决定性的优势:

• 最大程度地缩短停机时间
• 控制丸料喷射速度
• 控制抛丸模式并自动重新调整
• 通过振动控制对抛丸机叶片进行磨损测试
• 调节丸料流速(以千克/分钟为单位)
• 行星旋转控制
• 抛丸器速度调节

用于抛丸强化工艺的SDT行星转台式抛丸器

抛丸强化(也称为硬化或喷砂)是金属加工行业的一种使用已久的工艺。它可以防止表面上下的裂缝产生和扩散;这些裂缝主要由交变应力、振动、摩擦或腐蚀造成。

圆形钢丸对表面的冲击可在近表面区域产生可再生的内部压应力,从而提高工件的机械性能。

经过抛丸强化的组件可以承受更高的应力,高应力组件的使用寿命可以显著增加,疲劳强度也可以大大提高。
