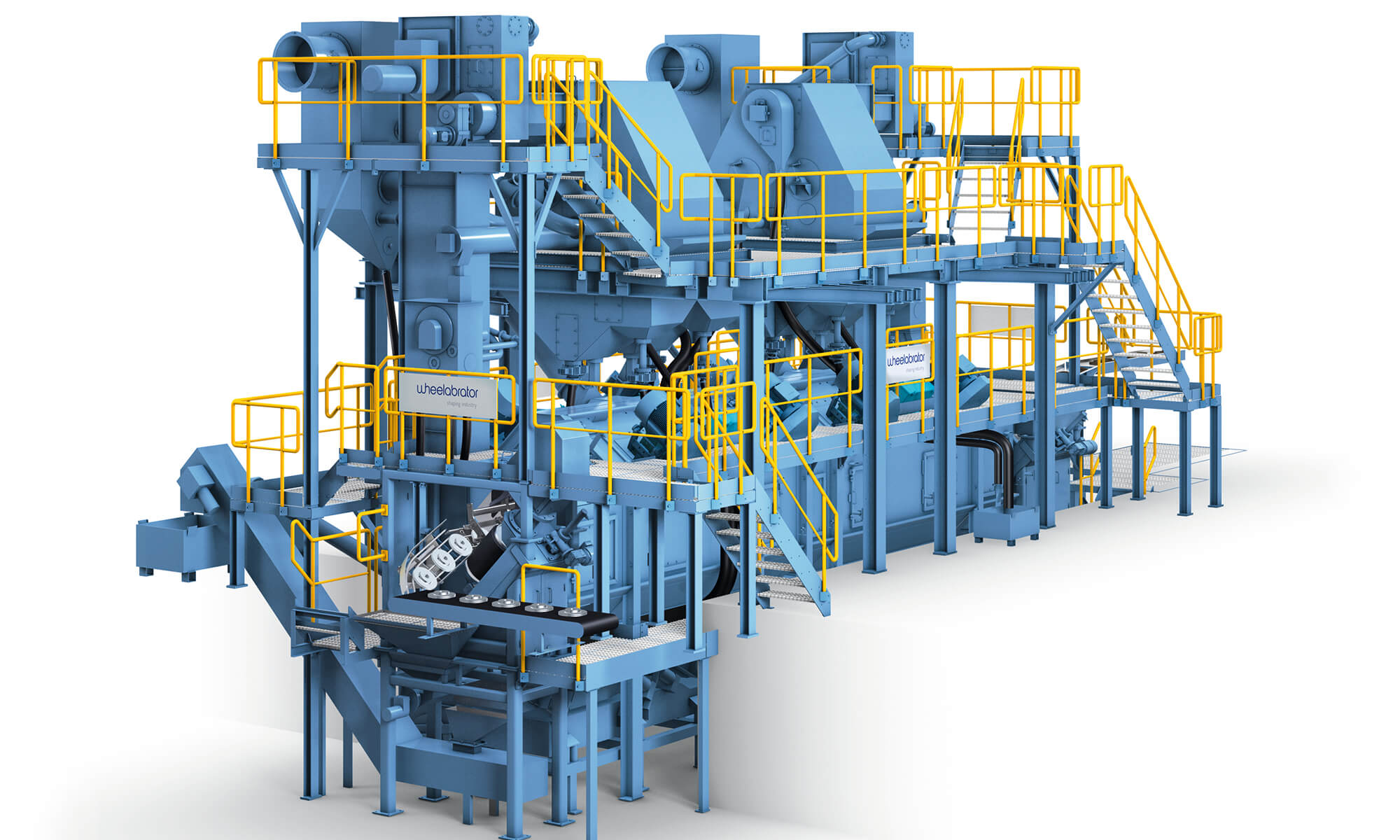

IBC倾斜履带输送式抛丸机

IBC倾斜履带输送式抛丸机

交付:

18周+

技术:

抛丸

应用:

清理

行业:

铸造/锻造

工序:

连续通过

优点

以连续旋转方式平滑无冲击运输工件 — 工件不会相互碰撞

工件运输简单安全,自动控制物料流量

在热点区对单个组件进行高效抛丸清理,降低丸料消耗和磨损

定义明确的流程高度可靠,对各零部件提供一致表面处理质量

特点

  • 全自动,连续抛丸清理
  • 针对特定零部件抛丸清理方案(通过速度、停留时间和抛丸清理强度)可以使用自动扫描系统
  • 最少操作员协助(定期检查)
  • 消除对零部件的损害和浪费,降低单个零部件的成本
  • 将抛丸清理过程集成到现有的自动生产线(无需中间存储工件以进行清洗),以减少运营成本

应用

  • 除砂
  • 铁工件除绣
  • 应要求提供其他应用

对旋转对称工件进行安全抛丸清理作业

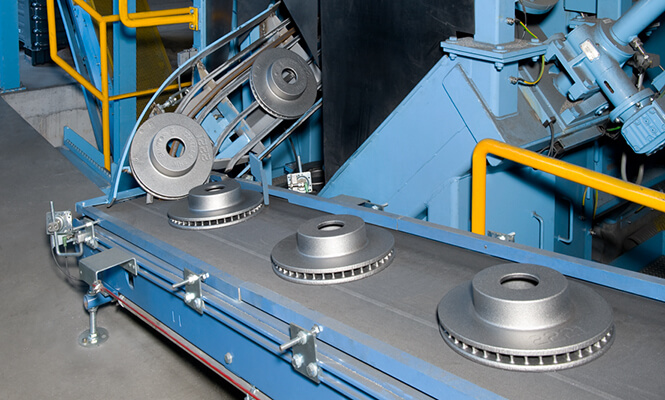

铸件(如刹车盘、刹车鼓和轮辋)需要遵守严格的质量标准,且很容易因表面处理过程中的冲击和碰撞而遭受损害。 维尔贝莱特IBC倾斜履带输送式抛丸机确保这些零部件在运输过程不受冲击,同时有效地使零部件所有表面接触抛丸流。这会消除零部件损坏与浪费,从而降低每个零件的成本,同时提高表面处理质量。

稳定的抛丸清理效果,最低磨损和能耗

在表面处理过程中无法控制单个零部件的运动,因此零部件之间的碰撞可能会损坏零部件表面。 这一点,再加上无法确保零部件能一致接触抛丸介质,因此无法控制单个零部件的表面处理质量,从而导致废品率高于正常值。

维尔贝莱特IBC倾斜履带输送式抛丸机适合重量介于 5 至 75 千克的单个零部件,能在提高生产率的同时保护敏感的金属部件。许多汽车零部件生产商都使用该机器提高了产品质量和节约了成本。 由于可以对零部件进行单个处理,因此零部件的设计能够变得更纤薄轻巧,以实现更高性能。

IBC倾斜履带输送式抛丸机动画视频

点击此处观看3D动画视频

无振动抛丸清理,质量稳定且生产安全

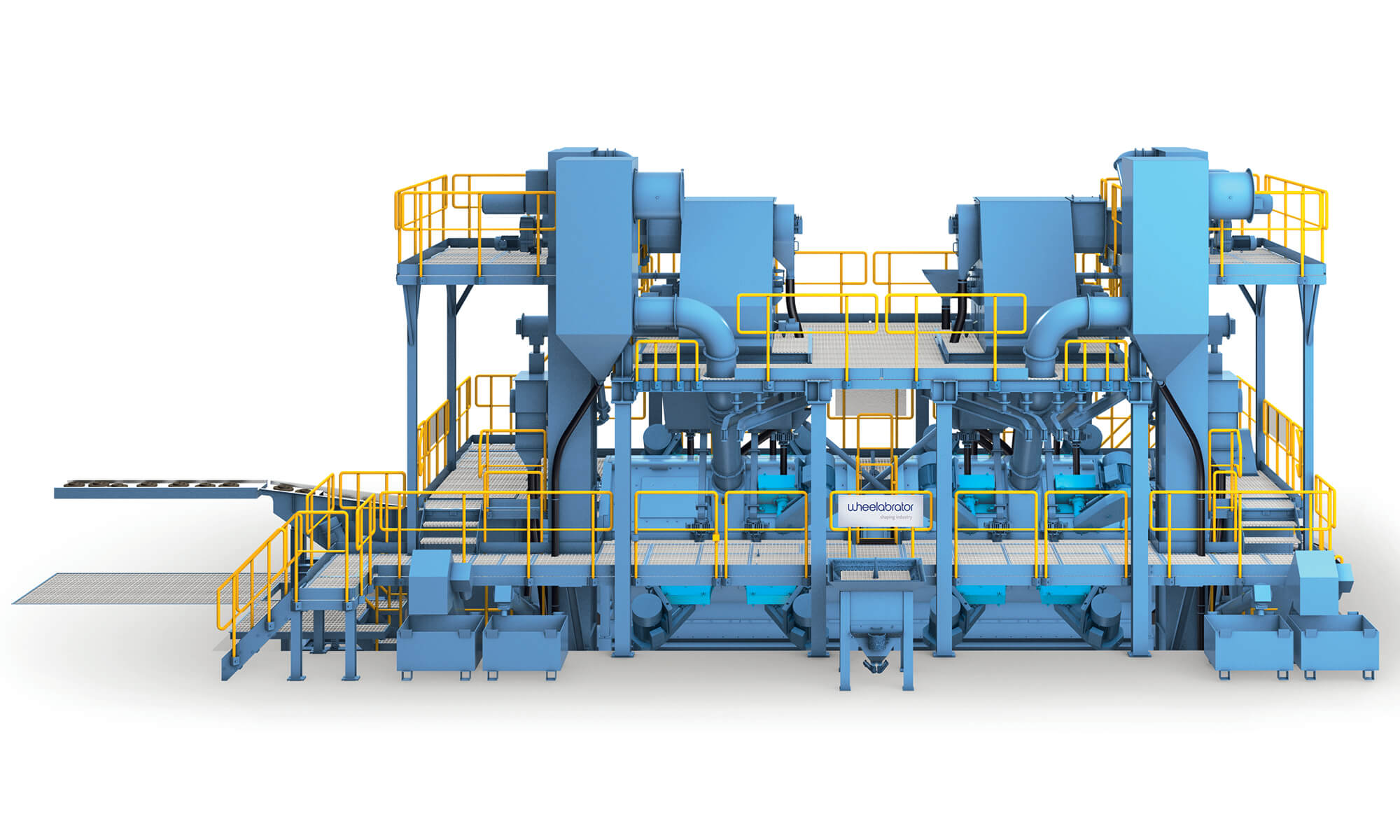

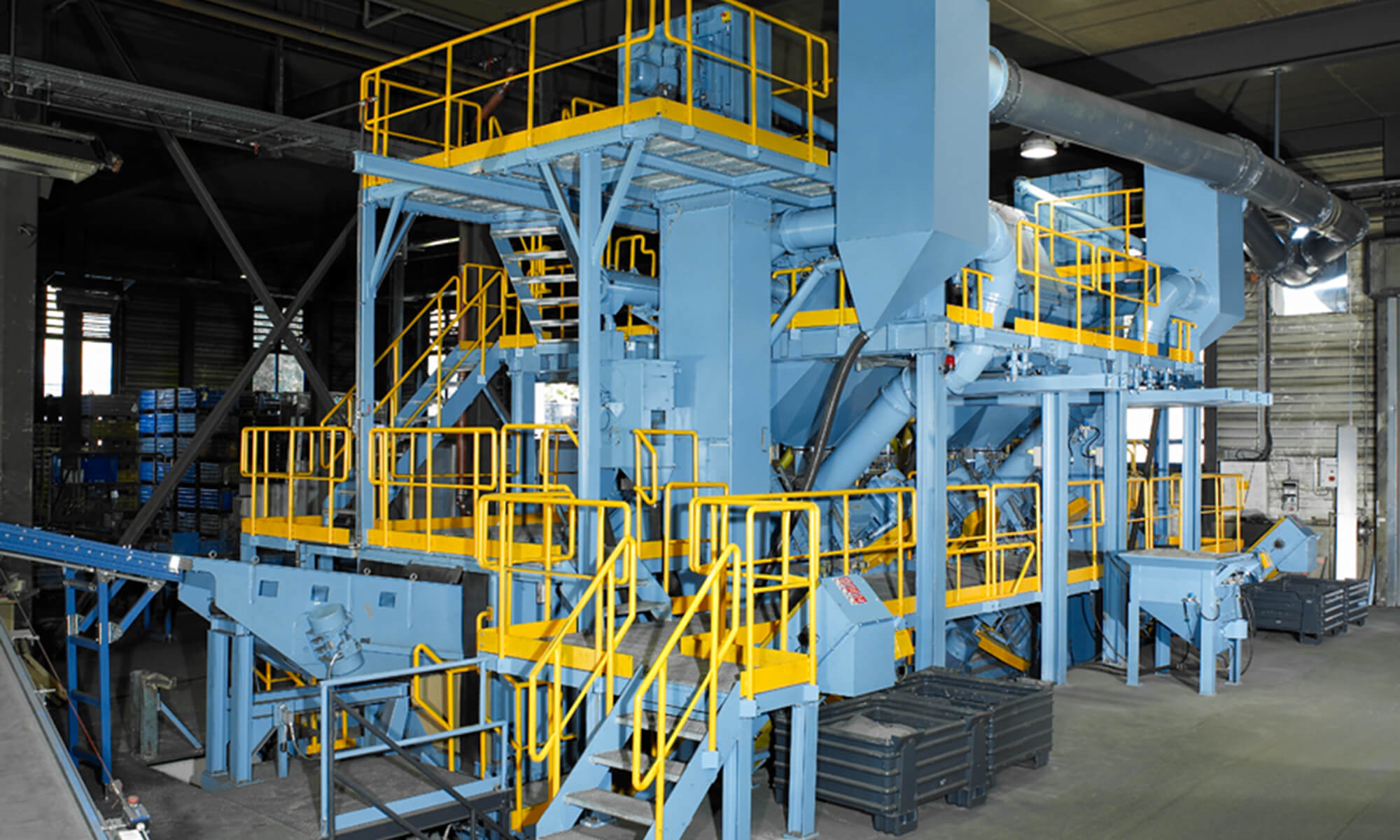

在冷却及离开浇注系统后,排列好的工件会被传送到连接至抛丸机的输送系统,工件在此从水平位置移动到倾斜位置,并单独进入抛丸机。系统采用模块化设计,并可配备71214个抛丸器(位于机器本体三个侧面),具体取决于作业能力要求。

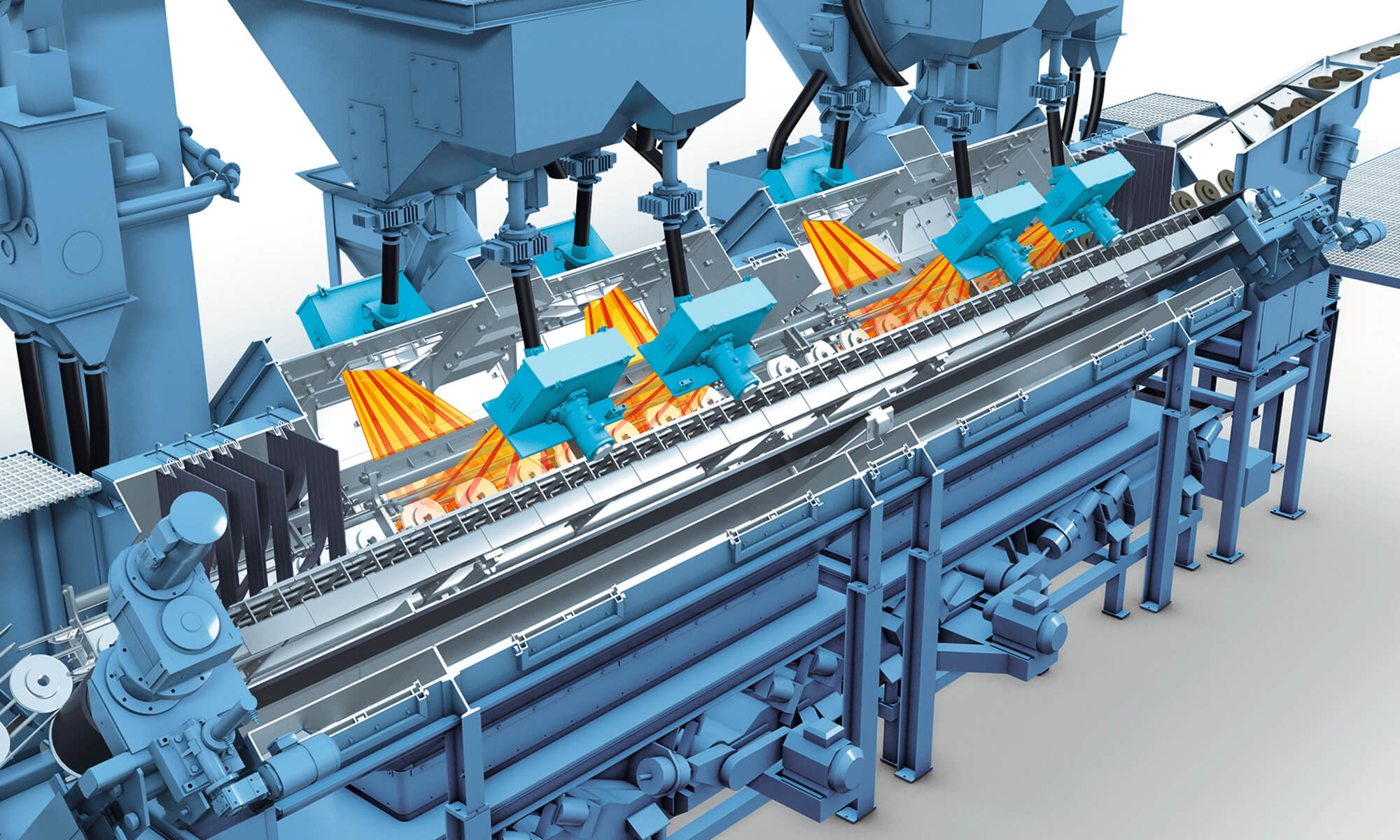

工件(其凸缘位于履带上,平侧靠在另一侧导轨上)在一个连续、耐磨损的橡胶履带上通过机器。可对位置方向同运送方向相垂直的轴式升降元件进行调节,以最大程度减少输送带磨损。

另一侧的导轨完成对工件的引导工作。轨道上的输送和摩擦阻力会使工件连续转动,以保证工件均匀接触丸料并获得一致的表面处理。甚至通风设备(在通风盘中)也按照较高标准作了处理。工件的通过速度受到带速的调控,可在预设范围内变化。工件扫描系统可对单个零件进行特定处理。

侧面和工件凸缘均得到有针对性的抛丸清理,而不会受到抛丸干扰。以连续通过的方式(先进先出原则)对单个零件进行处理,以保证稳定的达标品质和工艺过程安全。在通过挡板和导板后,污染杂质在抛丸时被去除,砂、鳞垢和尺寸过小的丸料会被分离出来。在出口侧,可根据您的要求配备振动或辊道输送机,以便将工件运送至下一道工序。

U Wheel

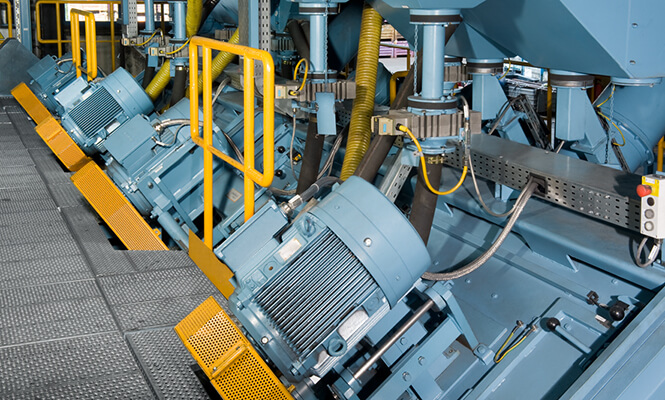

抛丸器是抛丸机的心脏,其设计决定了整个设备的性能。U70x500 Universal 是该设备的标配。

维尔贝莱特U系列抛丸器设计紧凑,可满足对高性能、高效率抛丸器的性能要求。

系列抛丸器采用最新技术设计,即使在最恶劣的工况条件下也能保持易维护性和高性能,更有多种尺寸规格和功率可供选择。

技术数据

型号 IBC-6/37-432

IBC-7/37-432

IBC-12/37-432

IBC-14/37-432
最大工件对角线长度 (毫米) 160-500 160-500 160-500 160-500
最大工件重量(千克) 40-80 40-110 60-200 60-200
连续处理能力* (吨/小时) 500-750 500-750 1 000-1 500 1 000-1 800
抛丸器数量 6 7 11 (12) 14
每个抛丸器的功率(千瓦) 37 37 37 37
最大砂分离量(公斤/分钟)
25 25 50 50

* 根据客户需求,可提供更详细的设备类型和技术规格参数。

原厂备件

我们为您提供高质量、长寿命的备件。作为行业内最大的备件供应商,我们可以在最短的时间内向全球发货,以避免在您的现场需要大量库存或者中断生产。
