工作原理：安装，连接，抛丸
新型抛丸清理室结构紧凑、性能强健、经济性好,适用于各种应用场合及丸料。
抛丸清理室采用一体式空气过滤器和除尘系统(一体式为标准配置),安装时无需额外管道。

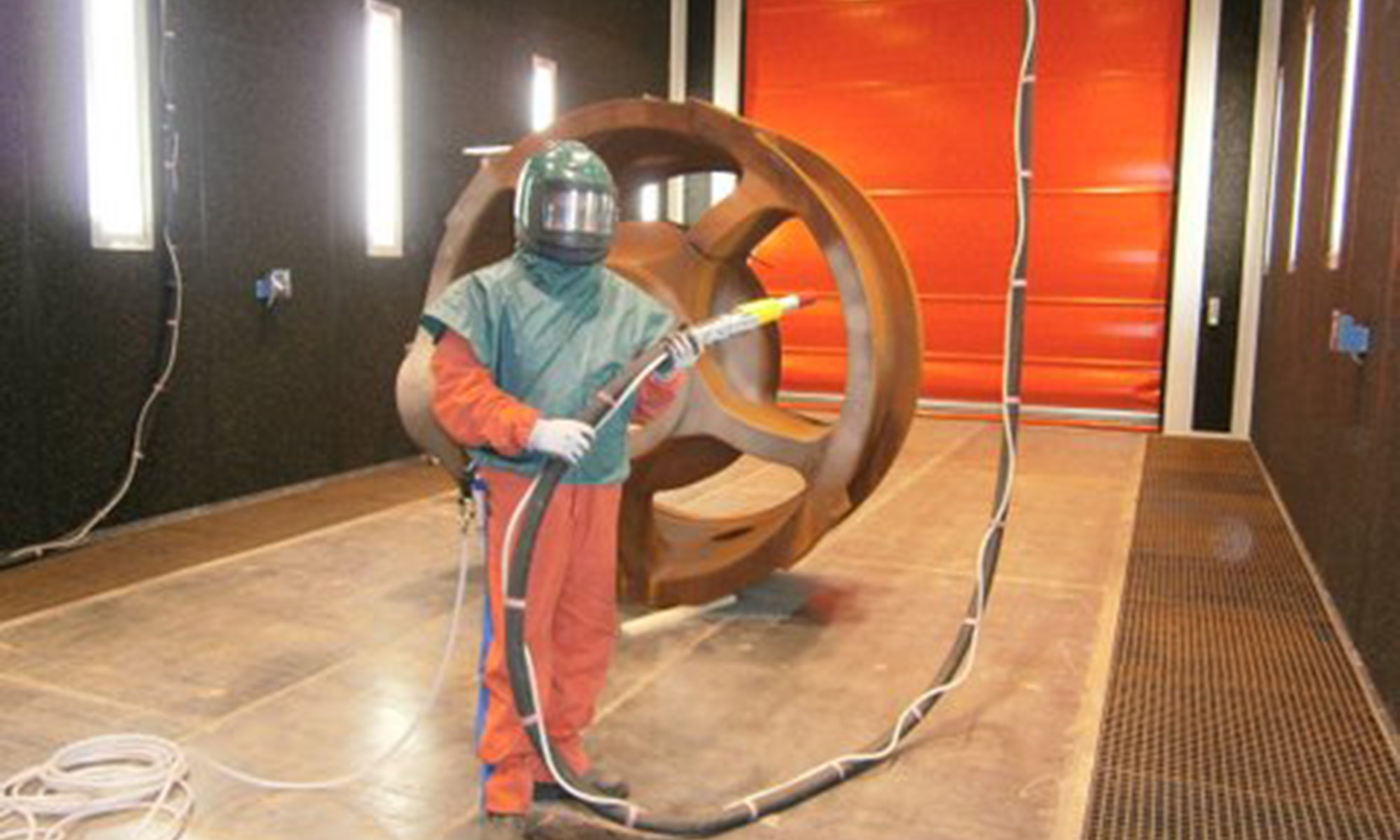

维尔贝莱特喷砂房的主要特征是喷砂过程中操作者处于室内。防护服和头盔可防止操作者受到磨料冲击，通风装置通过头盔为操作者提供新鲜空气。
ABR 抛丸清理室
交付:
12至18周
技术:
喷砂
工序:
批量
优点
设计紧凑
完全独立的设备
装配简单快捷
可无基坑安装
特点
- 有远见的投资--采用模块化结构,便于未来改进
- 使用标准组件,备货时间短
- 可在厂房底层安装,省去土建工程
- 质量高,可靠性强,所有组件均持续改进
- 配置符合人类工程学,有利于精确操作,操作简便
- 维护便利,故障停机少
- 噪音低
- 无需额外排气管道
- 坚固耐用,使用寿命长
- 维修便利
应用
- 清除铸造用砂和铸渣
- 清除铣削及锻造氧化皮
- 清除锈蚀
- 清除各种涂料和黏附物,如污垢和灰尘
- 清除靠近工件表面的颗粒或基底材料层
- 清除切削件和铸件毛刺
- 提高表面粗糙度
喷砂房
喷砂房主要用于大型零件或采用自动喷砂装置处理非常昂贵的零件。
安装在喷砂房内的喷嘴机械手可对零件表面进行自动喷砂，自动喷砂处理难达到的区域可通过手动喷砂完成。这样既保持了灵活性，又降低了对喷砂操作者数量的要求。
丸料运送方式是该设备设计的另一亮点。除了众所周知的需要很小安装深度的扁平式传送地面以外，维尔贝莱特在螺旋传送机和振动横格丸料传送技术等方面具有极其丰富的经验。

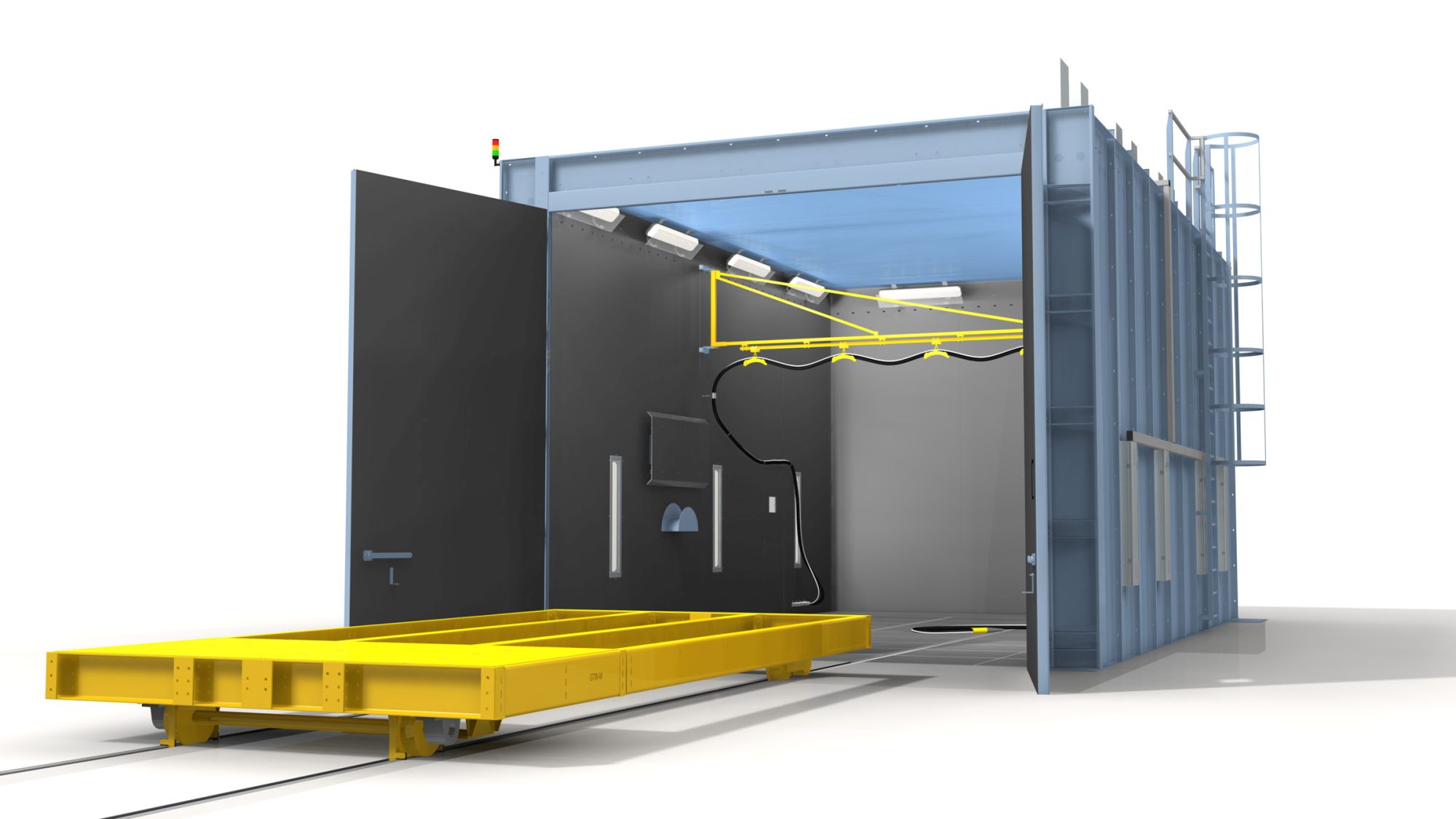

抛丸室
- 绝热板带5毫米橡胶内衬
- 2扇回转门
- 抛丸室上角配备紧凑型荧光灯

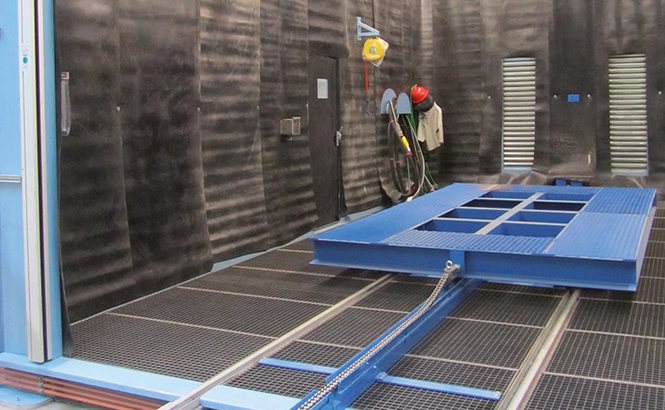

丸料输送
- 整层机械输送系统
- 隔栏载荷250千克
- 滚筒升降机
丸料回收
- 3级气流分选器VIBRO-Clean 450
- 抛丸机滚筒容积1000公升
- 抛丸压力缸容积200公升
- 丸料无尘充填
- 操作员防护设备
- 压缩空气净化器
喷嘴动作
- 由操作员手动操作
工件操作
- 客户自定义操作

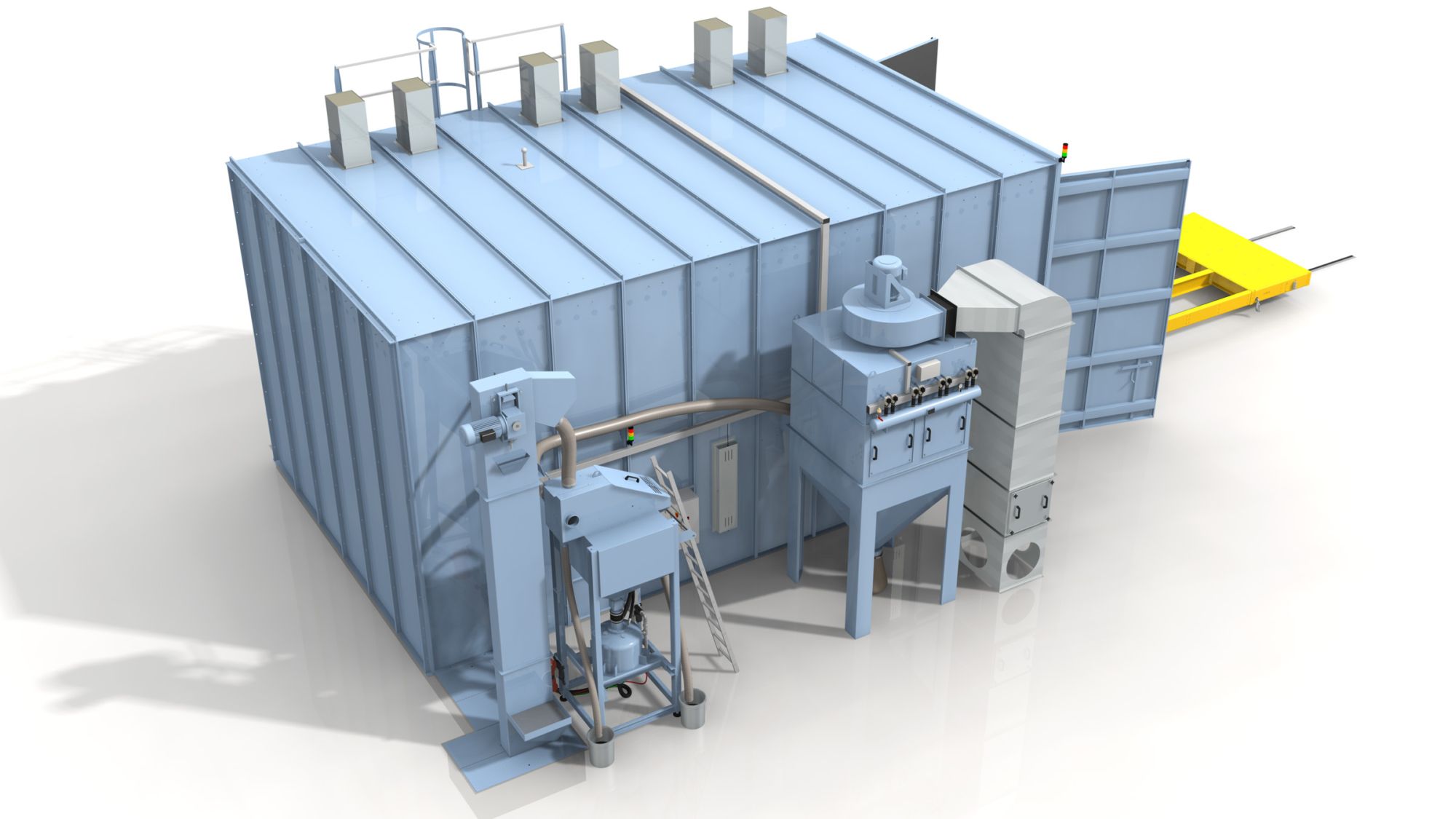

过滤装置
- 自洁式筒式过滤器,采用反向脉冲技术
- 滤网保护装置
电气控制
- 西门子可编程逻辑控制器(PLC)
- 便于操作
可选配置

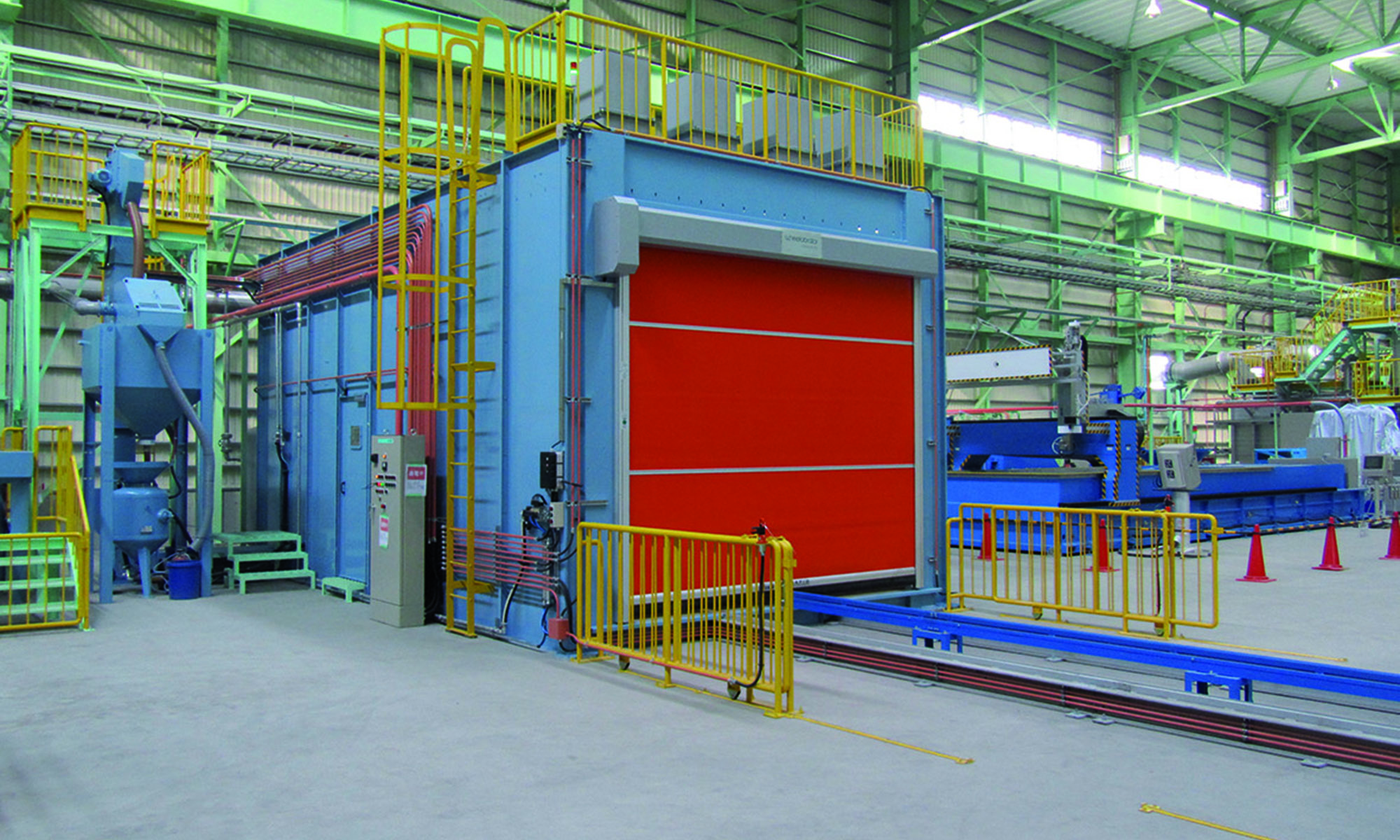

- 电动卷门
- 维修检查门/安全门
- 侧壁照明
- 隔栏载荷2000千克
- 磁力分离装置
- 抛丸室内部轨道
- 有轨运输车
- 用于移动抛丸胶管的旋转臂
- 滤网保护装置
- 排气管道
- 电气安装材料
- 额外抛丸器
技术参数
| 抛丸室内部尺寸 LxWxH (m) | 3x3x2.5 | 4x3x3 |
6x4x3.5 |
8x5x3.5 | 12x5x4.5 | 15x5x5 |
| 2扇回转门 | x | x | x | x | x | x |
| 电动卷帘门 | o | o | o | o | o | o |
| 维修门 | o | o | o | o | o | o |
| 顶部照明 | x | x | x | x | x | x |
| 侧壁照明 | o | o | o | o | o | o |
| 光栅载荷 250 kg | x | x | x | x | x | x |
| 增强光栅 | o | o | o | o | o | o |
| 磁选分离装置 | o | o | o | o | o | o |
| 抛丸室内部轨道 | - | - | o | o | o | o |
| 有轨运输车 | - | - | o | o | o | o |
| 旋转臂 | - | - | - | - | o | o |
| 安全过滤器 | o | o | o | o | o | o |
| 排气管道 | o | o | o | o | o | o |
| 电气安装材料 | o | o | o | o | o | o |
| 配置额外抛丸器 | - | - | - | o | o | o |
x = 标准 • = 选项 - = 根据要求
